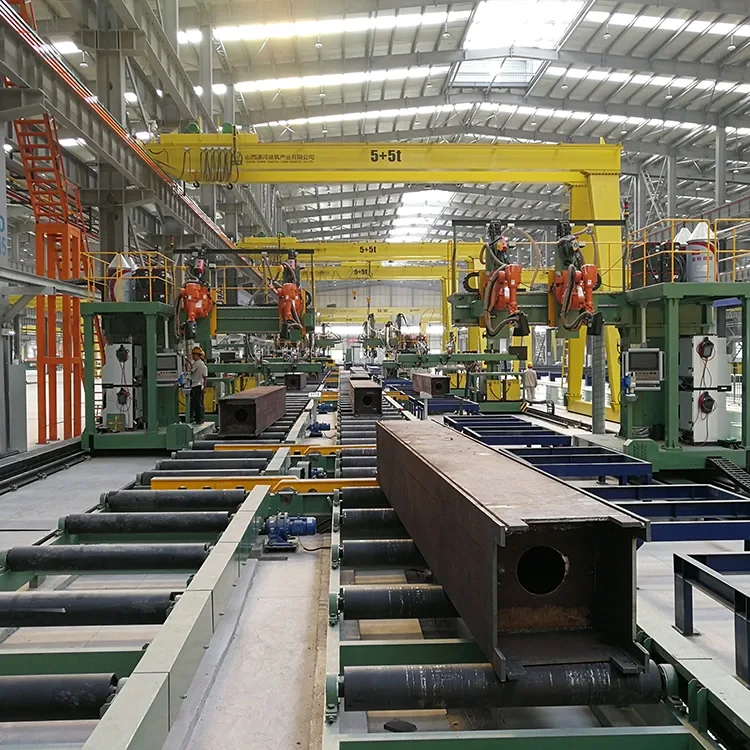

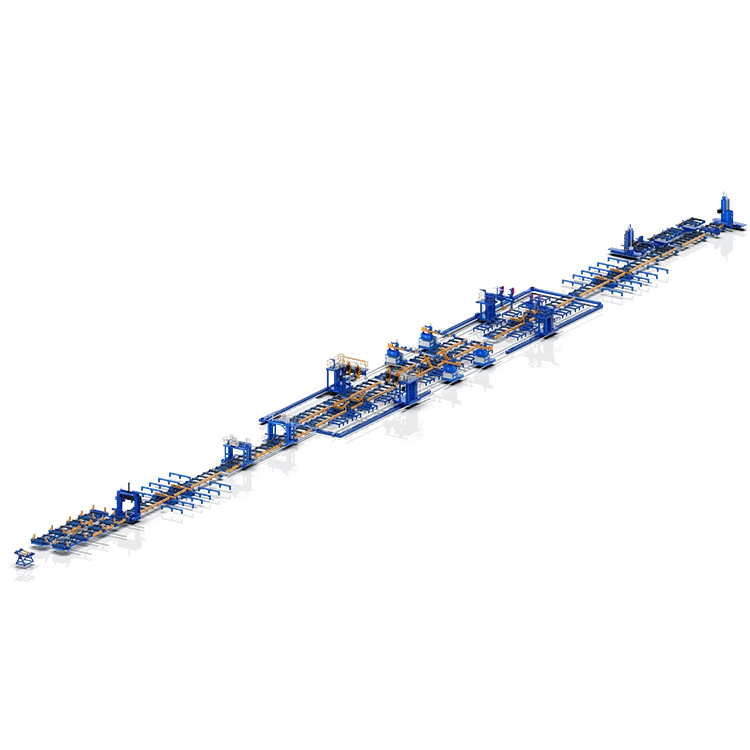

Королевые сварки линии

Jinfeng Weldcut предоставит 1 -летнюю гарантию на линии сварки колонны. Основные электрические элементы колонн постановок отбираются из всемирно известного бренда, который приведет к более удобным для пользователей, чтобы найти детали в местном уровне, не пройдя от большого расстояния от Китая. Линии сварки колонны Automaticbox X15 являются наиболее продвинутыми и высокими производственными линиями автоматизации, чтобы повысить производительность для конечных пользователей из разных отраслей.

Спецификации

Функция и приложение

1. Сварные линии сварки коробки X15 представляют собой линии с высокой автоматизацией производственных линий для производства колонн колонн сварной коробки с меньшими работниками и меньшими кранами.

2. Линия может быть полностью интегрирована с системой MES и завершить связь в реальном времени между верхним компьютером и системой управления, заполнить сбор данных оборудования, загрузите все собранные данные в систему Factory MES (или верхнюю централизованную систему управления) и обеспечить своевременность и эффективность передачи информации.

3. Проект и защита должны соответствовать требованиям соответствующих национальных стандартов и защиты окружающей среды; Устройства безопасности и защиты оборудования должны соответствовать соответствующим промышленным стандартам;.

4. Эти линии сварки колонны коробки широко используются в стальных конструкциях и стальных конструкциях для колонн сварки коробки для стальных строительных зданий, здания высокого уровня и стальных конструкций, или мостов и т. Д.

5. Гибкий дизайн сварочного оборудования позволяет поддерживать любые бренды сварки источников питания.

6. CE, ECA сертификат доступен.

7. Эта линия обеспечивает производство от луча легкой службы до очень тяжелого луча с большой толщиной без изменения каких -либо инструментов или оборудования.

8. От сборки до конечной обработки.

Список машин и оборудования для создания целой производственной линии для производства сварной коробки:

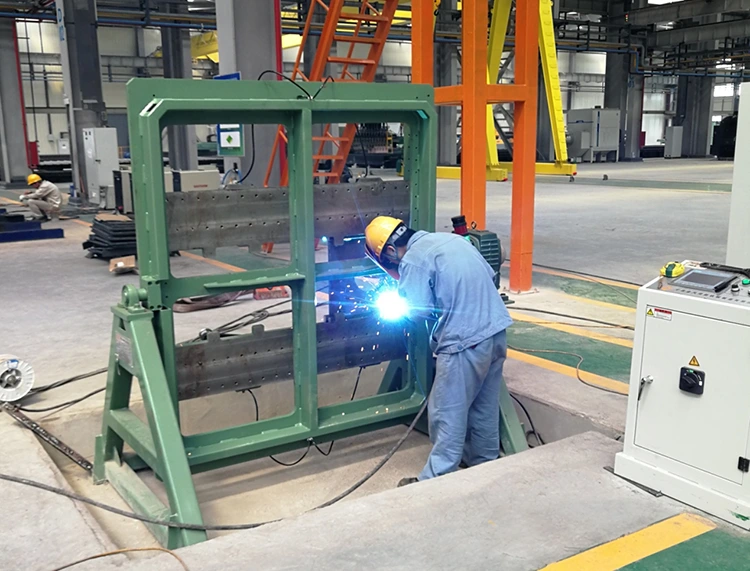

1- Сборка перегородки

Эта машина представляет собой специальное оборудование для сборки и позиционирования сварки арматурной ребра в внутренней полости колонны. Это предпочтительный продукт для предприятий стальной конструкции, которые производят заготовку из колонны ящиков, чтобы снизить интенсивность труда и повысить эффективность работы.

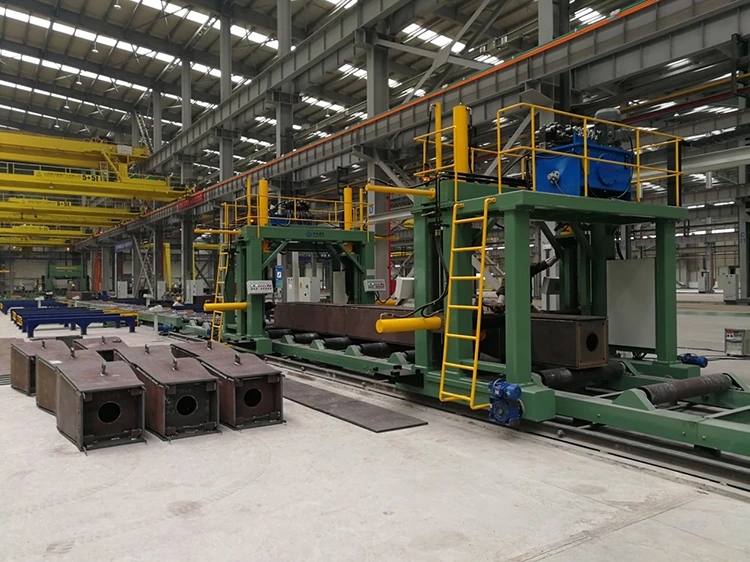

2-коробка Сборка столбца

Машина сборки колонки коробки представляет собой ключевое оборудование для производства столбца коробки (столбец), которое в основном завершает сборку рабочей части колонки (столбец). Эта машина является одним из необходимых оборудования для предприятий стальной конструкции для производства балок коробки.

Одна машина для сборки u -типа.

Одна машина предназначена для сборки типа коробки.

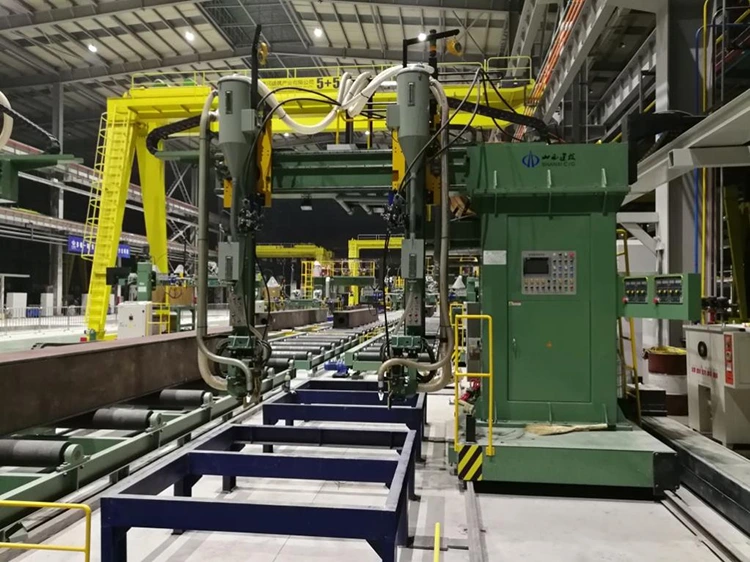

3- Электрофласная сварочная машина

Conslover Electrolag Welding Machine Xzhb15 - отличный продукт, запущенный компанией Jinfeng Swarding and Cutting Company для отрасли стальной конструкции. Это специальное сварочное оборудование, специально разработанное для колонны сварки. Чтобы обеспечить достаточную жесткость и устойчивость к крути во время изготовления колонны, перегородки (то есть более жесткие пластины), как правило, сварены на внутренней стороне колонны коробки. Эта машина представляет собой специальное оборудование для сварки сварных швов между внешней пластиной колонны коробки и внутренними перегородами.

4- CO2/Mag Back Welding Machine

Старочная сварочная машина XQHB15L Consilever Excheded Gas Shitded Shileder - это специальное сварочное оборудование, специально разработанное для поддержки сварки колонки коробки (столбца) и заполнения сварки после поддержки, которое запускается нашей компанией на основе рыночного спроса и многолетнего опыта в разработке оборудования для стальных структур.

5- CO2/Mag Filling Welding Machine

Старочная сварочная машина для серии XQHB15 Колонна, специально разработанная для поддержки сварки колонки коробки (столбца) и заполнения сварки после поддержки, которое запускается нашей компанией на основе рыночного спроса и многолетнего опыта в разработке оборудования для стального структуры.

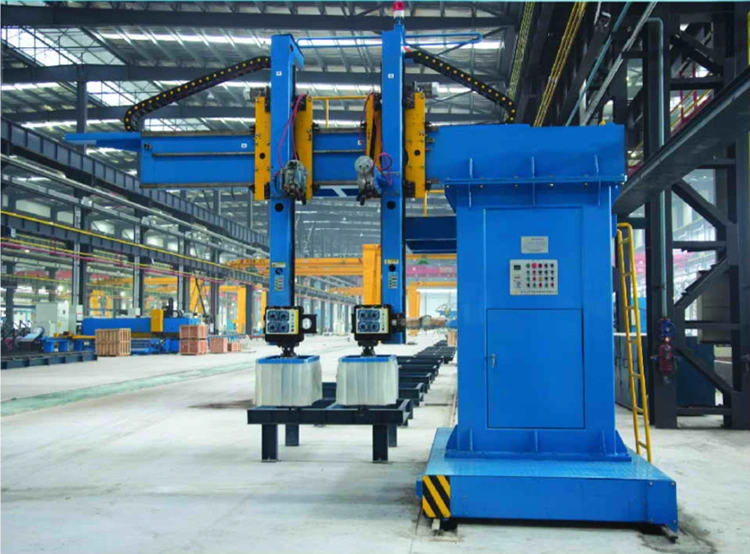

6- Погруженная дуговая сварочная машина

Xmhb15 коробочка для балки консольной кантилевой затопленной дуговой машины - отличный продукт, выпущенный компанией Jinfeng Swarding and Cutting Company для отрасли стальной конструкции. Это специальное сварочное оборудование, специально разработанное для сварки больших и средних колонн коробок (столбцы). За прошедшие годы, после непрерывной оптимизации и улучшения, производительность стала более совершенной.

7- Фрезеровая машина конечного лица

Благодаря быстрому развитию экономического строительства строительство, мост и другие отрасли предпринимают все более строгие требования к качеству стальной конструкции. Прикладное соединение H-лучи, колонны и столбца и стройных частей, а также обработка конечного лица рабочей части стала важным процессом. Обработка конечных лиц не только значительно улучшает качество рабочей части, снижает установку и строительные ошибки на месте, сокращает период строительства и повышает эффективность строительства на месте. Это также приносит лучшие экономические выгоды для стальной структуры предприятий. В соответствии с фактической ситуацией обработки стальных структурных предприятий, наша компания поглощает преимущества аналогичных продуктов на международном уровне и своевременно запускала новые продукты для удовлетворения рыночного спроса. Он используется не только в отрасли стальной конструкции, но также может использоваться в качестве общего оборудования, широко используемого в мосту, электроэнергетике, нефти, нефтехимической и другой промышленности по производству машин.

8- BEAM Flipper 180 ° Oupurn

Два части мобильных 180 ° Гидравлических пучков используются для оборота рабочих кусочков, приваренных с одной стороны. При работе, поднимите рабочую часть от роликового стола или стойки рабочей части, и редуктор побуждает два лучевых ласта, чтобы перемещать синхронно, чтобы перемещать рабочую часть в сторону роликового стола или стойки рабочей части, а затем два гидравлических цилиндрах приводят к синхронному вращению, перемещают образующуюся кусочку в сварку или обработанную обработку, а затем обработают обработку, а затем переносят в обработку или обработанную обработку.

В соответствии с фактической ситуацией, две части можно использовать отдельно в качестве группы, чтобы перевернуть короткую луч. В то же время 4 штуки также могут быть объединены в одну группу для переворачивания длинных лучей. Высокая гибкость и эффективность.

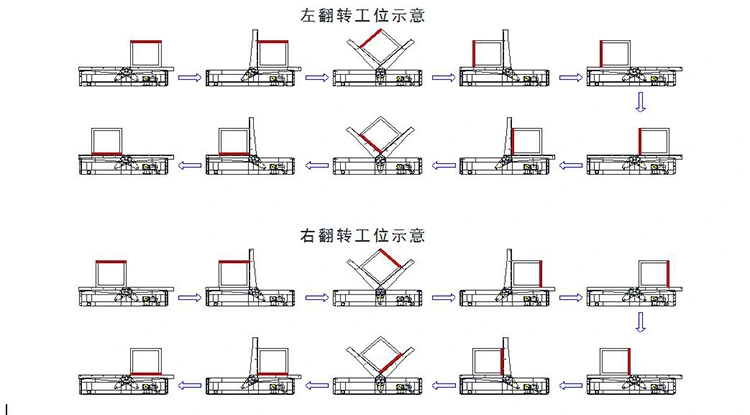

Рабочая блок -схема лучевых ластаков:

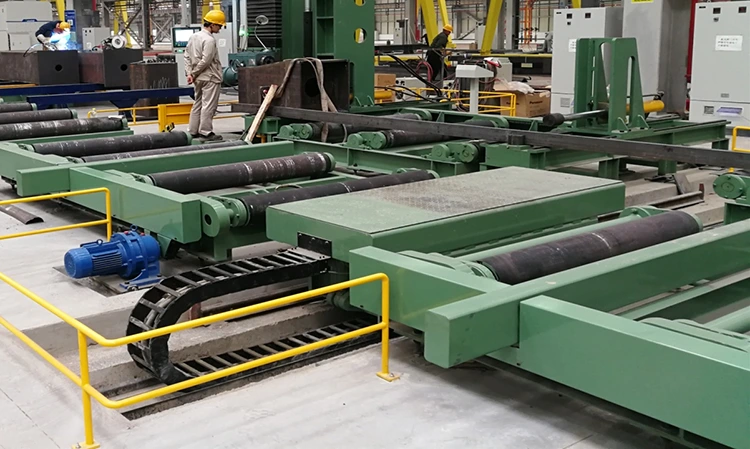

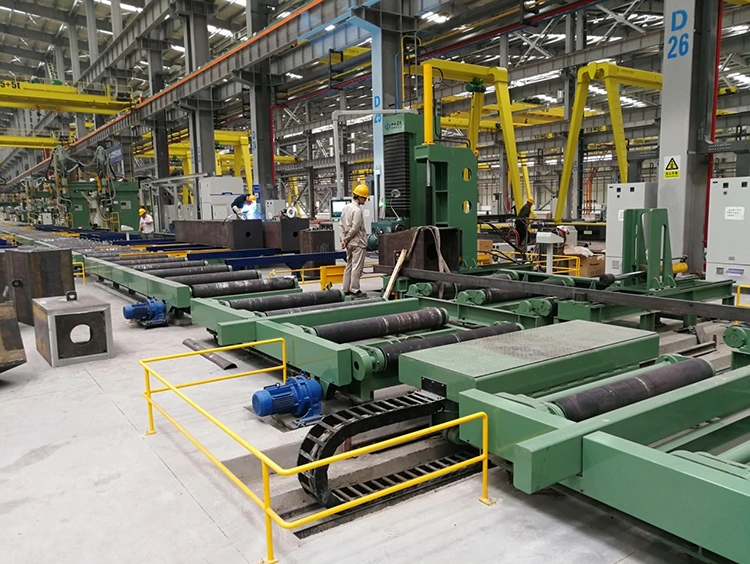

9- Стальная тележка

Это оборудование в основном используется для координации с производственным процессом для перемещения рабочей части со стола -ролика или другого оборудования в обработанное оборудование. Стальная тележка в основном имеет две функции действия: ходьба и подъем. Смещение рабочей части может быть завершено посредством манипуляций и контроля. Оборудование имеет простую структуру, удобную работу и стабильную работу. Машина принимает тяжелую конструкцию, с максимальной нагрузкой 30 тонн;

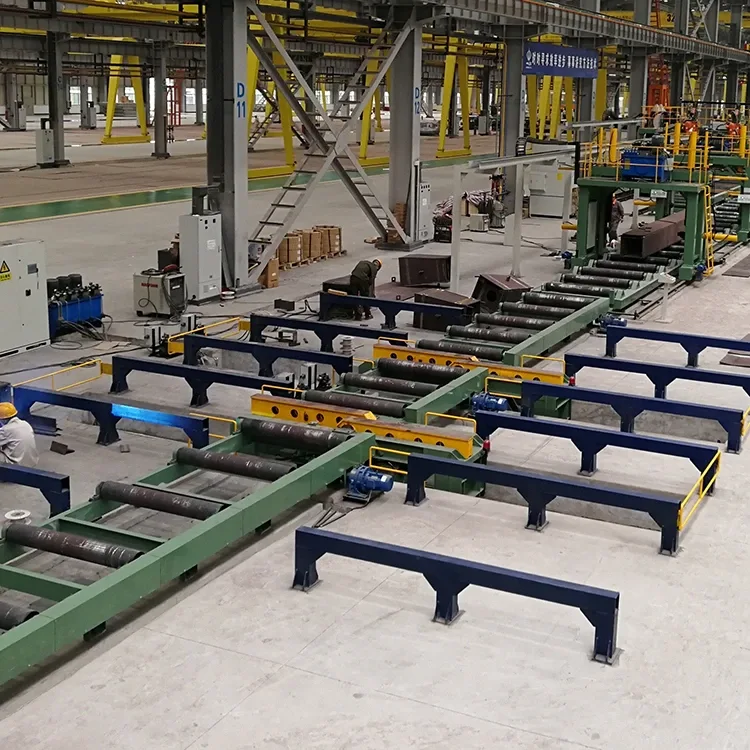

10-ролик

В основном он используется для передачи заготовки от сборки колонки коробки до завершения сварки, конечной обработки.

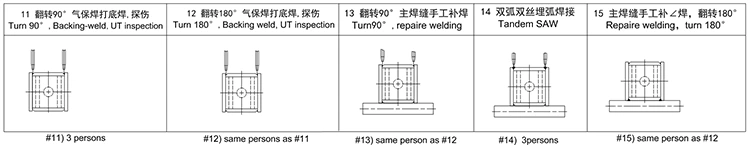

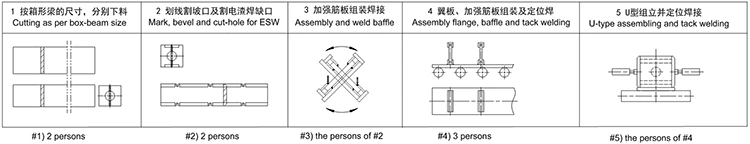

Как создать колонку для сварной коробки из стальной пластины?

Ниже приведена схема производства для производства из пластин до H Beam и окончательного осмотра.

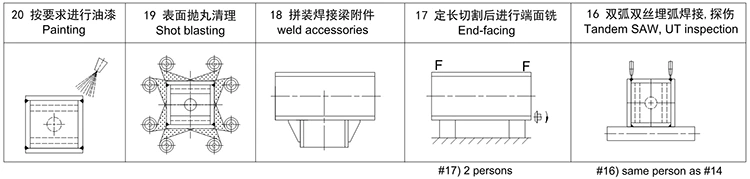

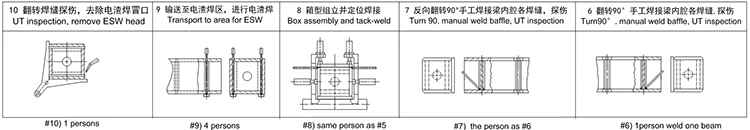

Производственная схема
