2-1-7 3 в 1 ч.

Для всех линий сварки луча 3-й в 1 ч, которые производили weldcut Byjinfeng, будут иметь 12-месячную гарантию, которая является самой высокой эффективностью для повышения производительности для конечных пользователей из стальной конструкции, моста, строительства.

Спецификации

Функция и приложение

Линии сварки сварки 3-дюйма имеют комбинированную функцию H Beam, T-лучевой сборки, сварки и выпрямления деформации фланца после сварки. Таким образом, он может точно и быстро реализовать производство луча и луча.

Эта линия имеет два дополнительных процесса сварки, которые вы можете выбрать в соответствии с толщиной конструкционной стальной пластины, которая должна быть сварена:

Вариант A: сварка с двумя дугами с двумя проволоками, из которой скорость осаждения на 40% выше, чем общая единая дуговая погруженная дуговая сварка, она особенно подходит для конструкции стальной толщины, толщиной которой составляет менее 20 мм.

Вариант B: Однолу проводная сварка. Он подходит для большего диапазона сварки толщины пластины.

Подробности

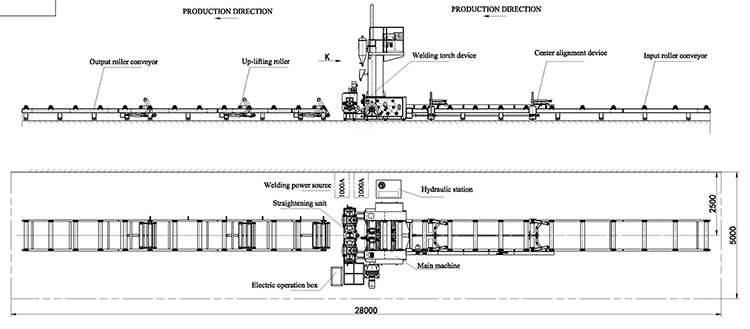

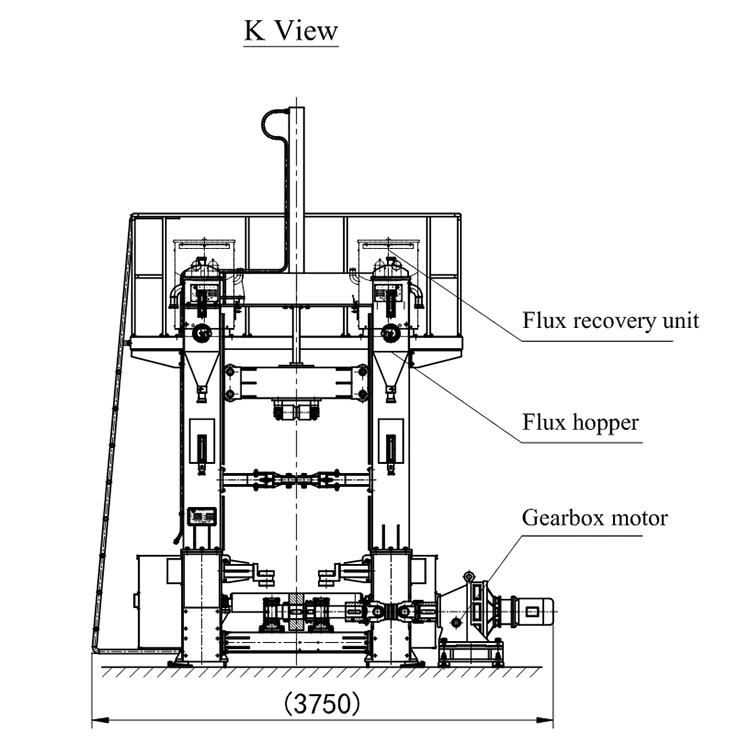

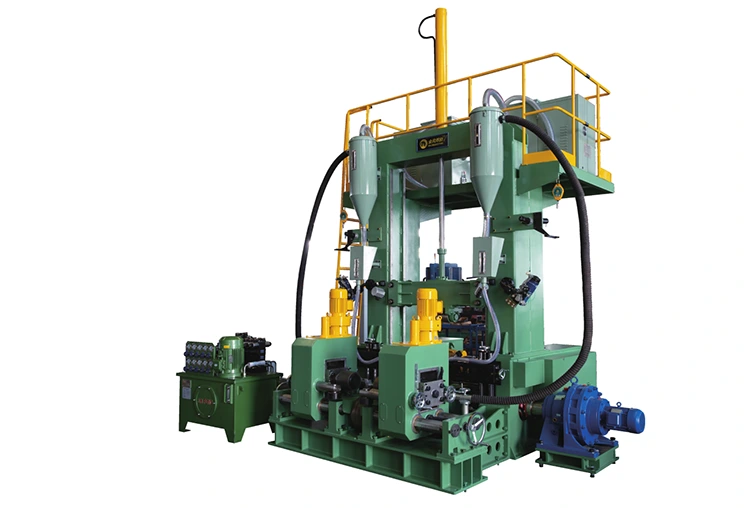

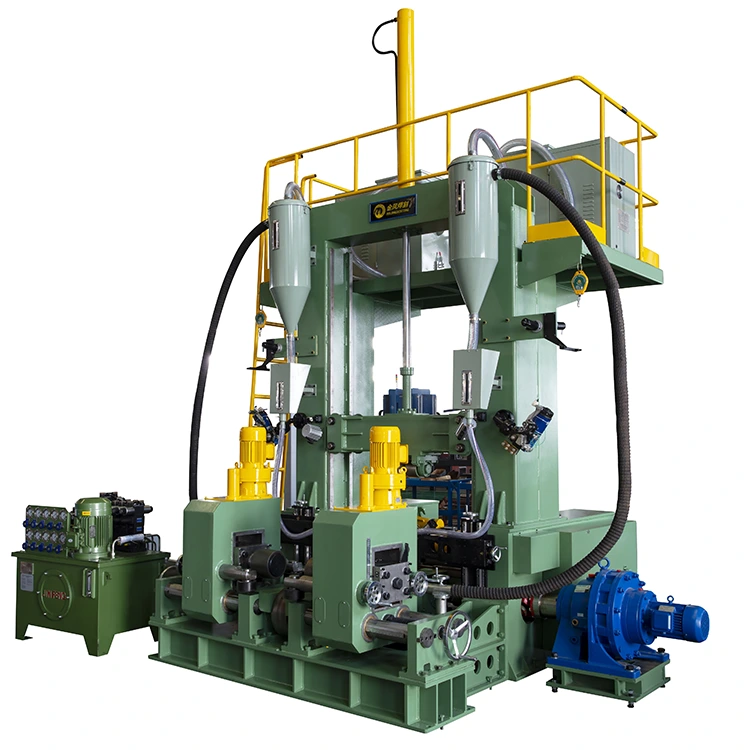

Стандартные линии сварки сварки ZHJ3-In 1 H состоит из одной входной таблицы роликов, главной станции сварки и выпрямления, таблицы вывода-роллера. На главной станции сварки и выпрямленной станции, установленной с помощью единиц восстановления потока, сварной головкой с факелами и устройствами для зажима для фланца и веб-сайта. Стандартная линия, включающая источники сварной энергии, гидропериционную станцию и контрольную коробку.

1. Стандартный сварки сварки.

2. Вариант 1:

Согласно различным запросам от клиентов, мы также предоставляем конфигурацию для линий сварки BEAM-in 1-h 1 H в качестве следующего:

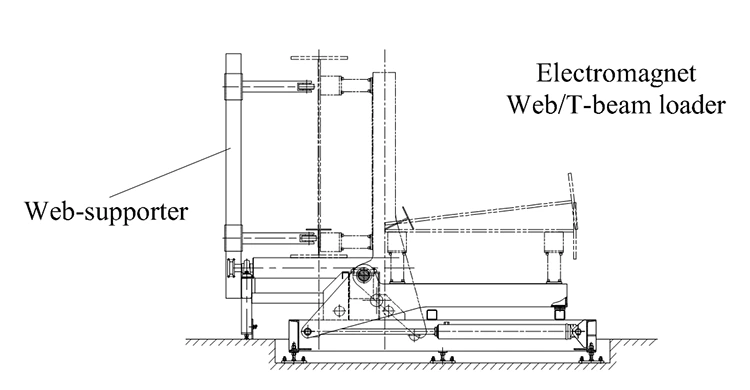

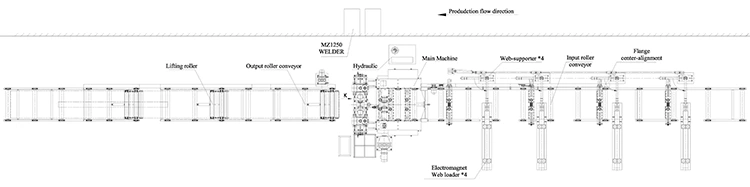

На основе стандартных линий сварки луча 3-в-1, там добавьте один набор веб-загрузки, которые приходится на 4 шт из 4 шт-магнитов и 4 шт.

3. Вариант 2:

Согласно различным запросам от клиентов, мы также предоставляем конфигурацию для линий сварки BEAM-in 1-h 1 H в качестве следующего:

На основе стандартных линий сварки луча 3-в-1, там добавьте один набор веб-загрузки, которые приходится на 4 шт из 4 шт-магнитов и 4 шт.

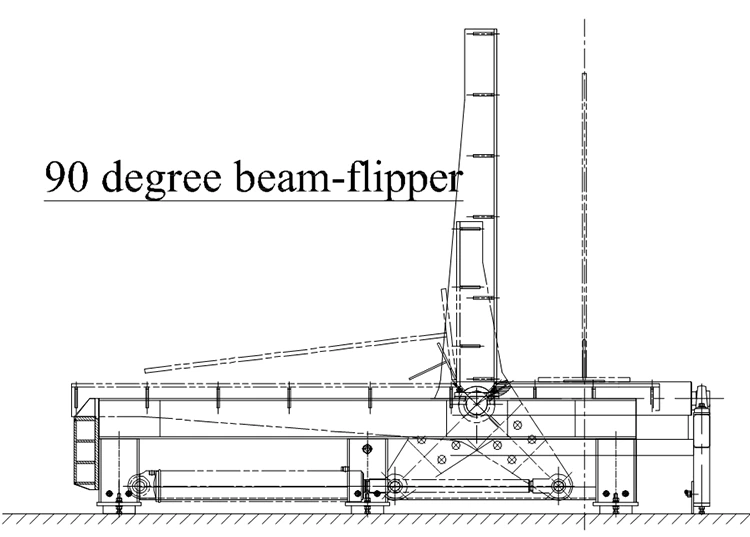

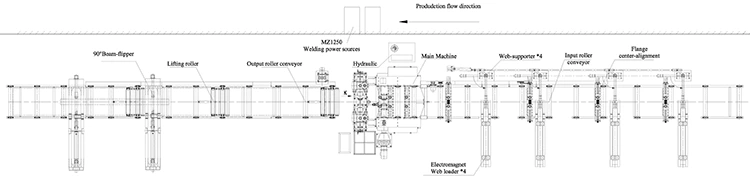

На основе выше, мы можем добавить один набор из 90 -градусного флиппера на выходной таблице роликов, чтобы опрокинуть сварную луч в горизонтальном положении.

3. Вариант 3:

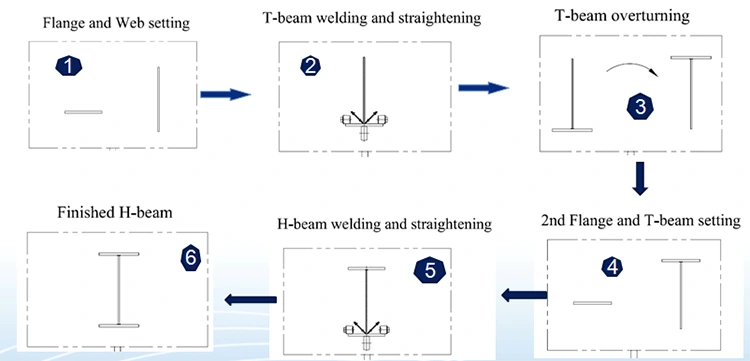

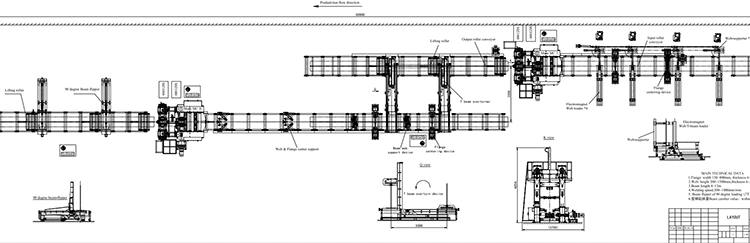

Некоторым клиентам может потребоваться увеличить производительность производителя, им нужна одна сварка, состоящая из 2 комплектов сварочной станции. Первая сварная станция для сварки 1-го фланца и веб-сайта для формирования T-луча, 2-й для сварки сварного T-Beam и 2-го фланца для образования H-луча.

3.1 Таким образом, на основе стандартных линий сварки луча 3-в-1 H, добавьте один набор веб-загрузчика, которые приходится на 4 шт из магнитных нагрузочных рычага и 4 шт. Веб-сторонника. На каждом веб-нагрузочном рычаге есть 2 шт. Магнит для удержания стальной веб-пластины.

3.2, чтобы добавить 1 набор переворачивателя T-Beam, чтобы повернуть T-Beam за 180 градусов и поместить T-Beam на 2-й фланце на входной таблице роликов 2-й сварочной станции.

3.3 Чтобы добавить один набор из 90 -градусного балочного флиппера на выходном роликовом таблице 2 -й сварной станции, чтобы перевернуть сварную луч в горизонтальном положении.

T BEAM и H-BEAM PRONECT

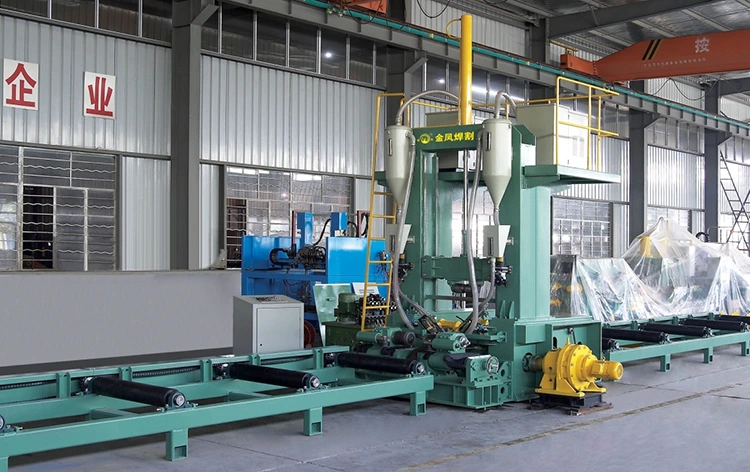

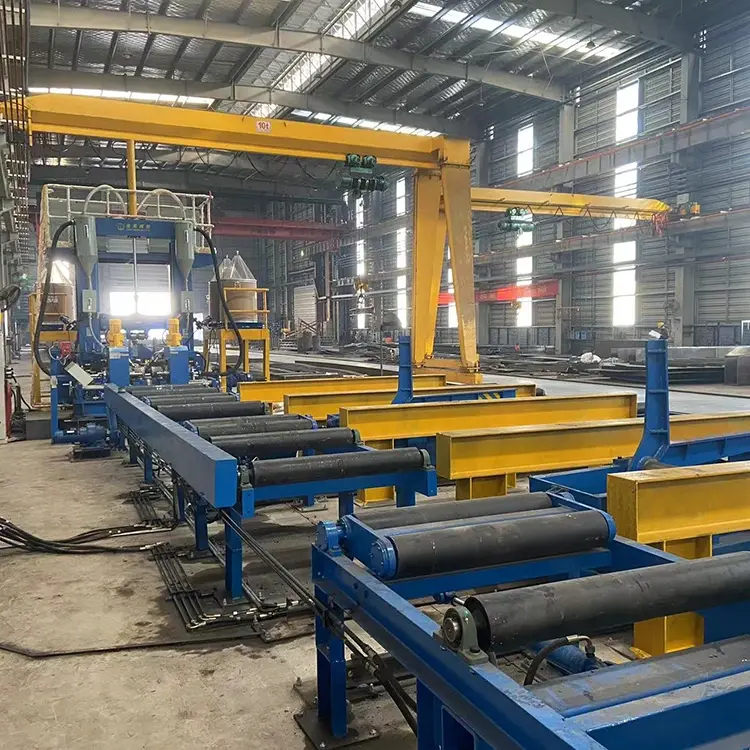

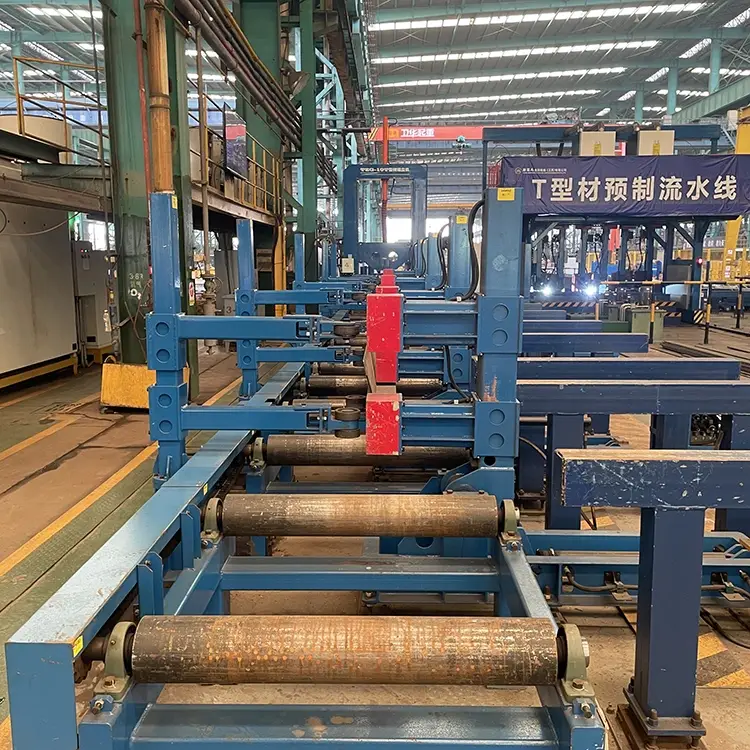

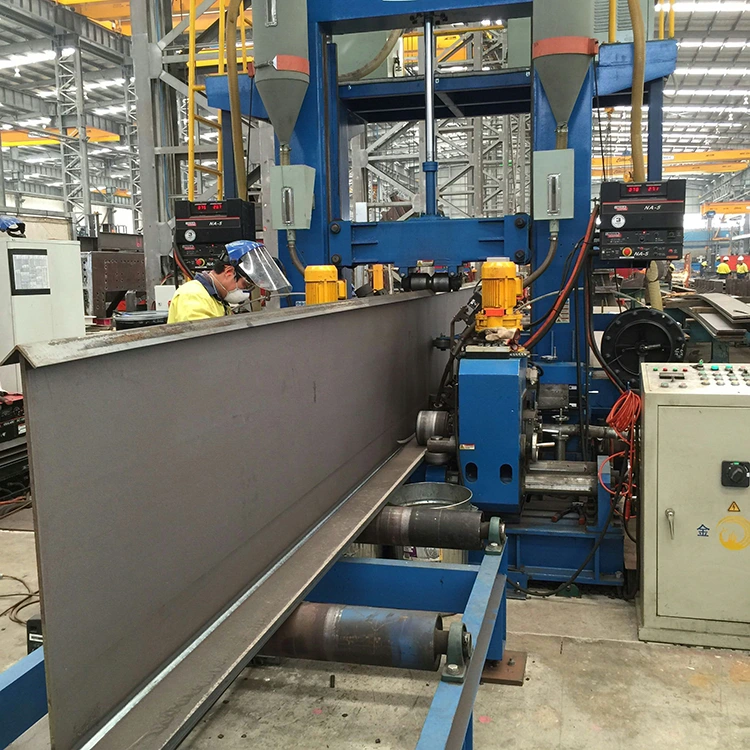

3-в-1 интегрированные сварки H-Beam, установленные на фабрике пользователей
